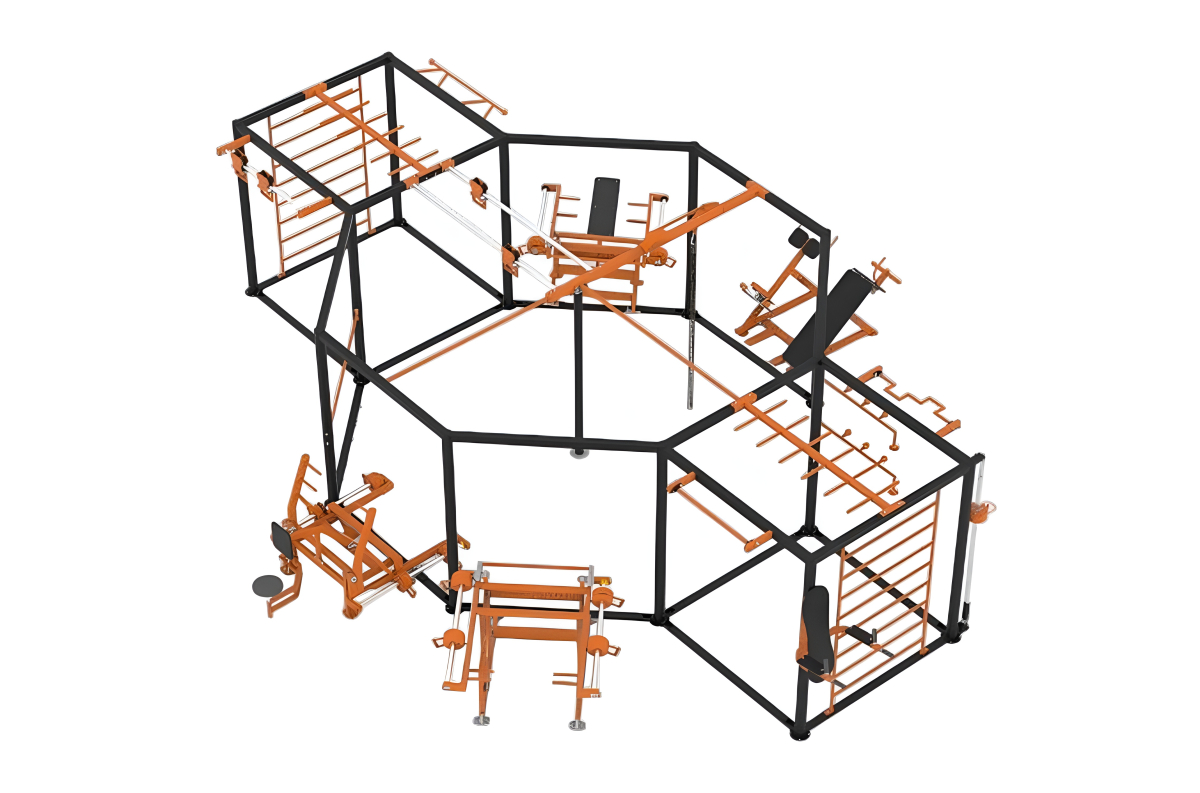

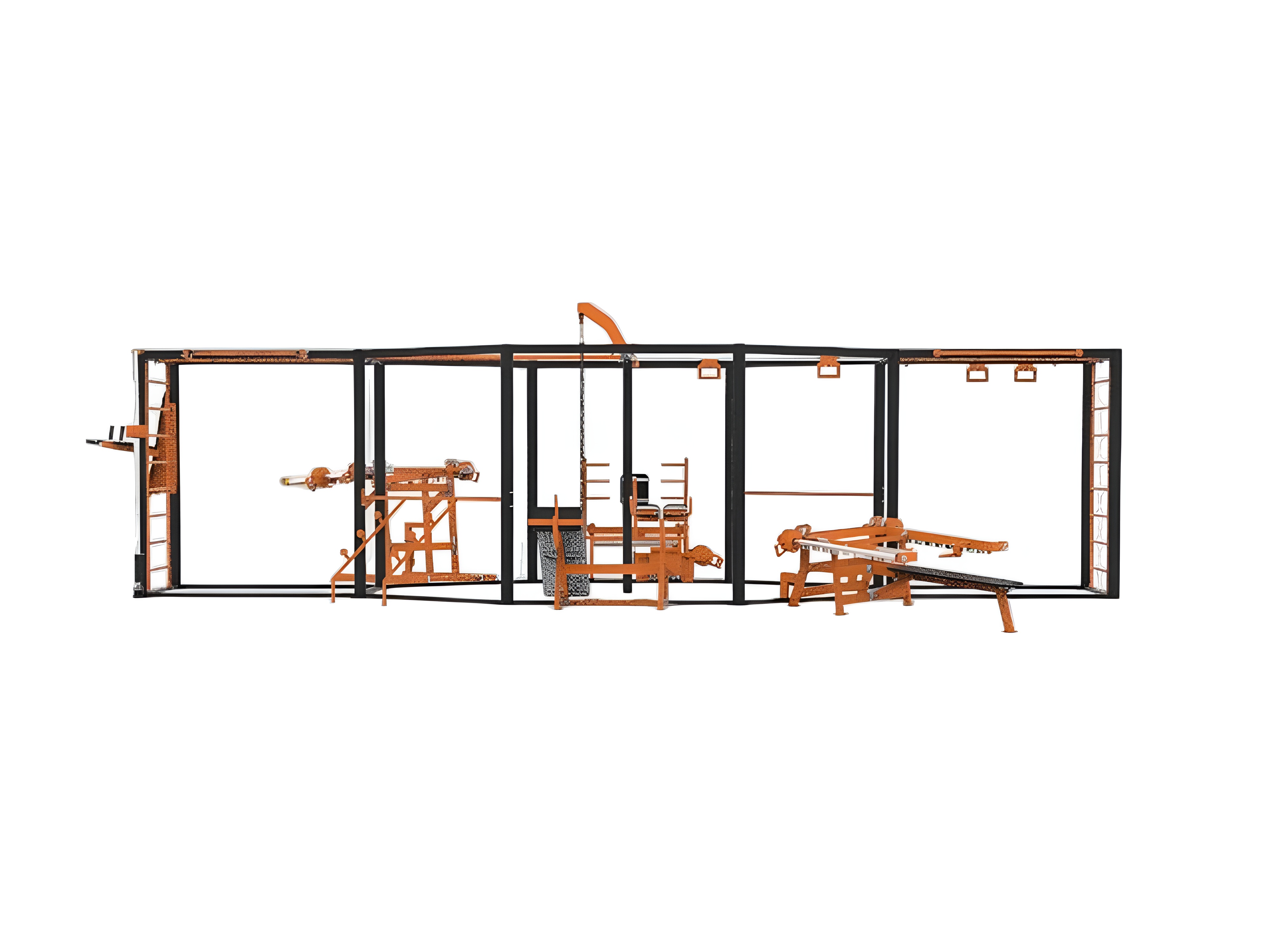

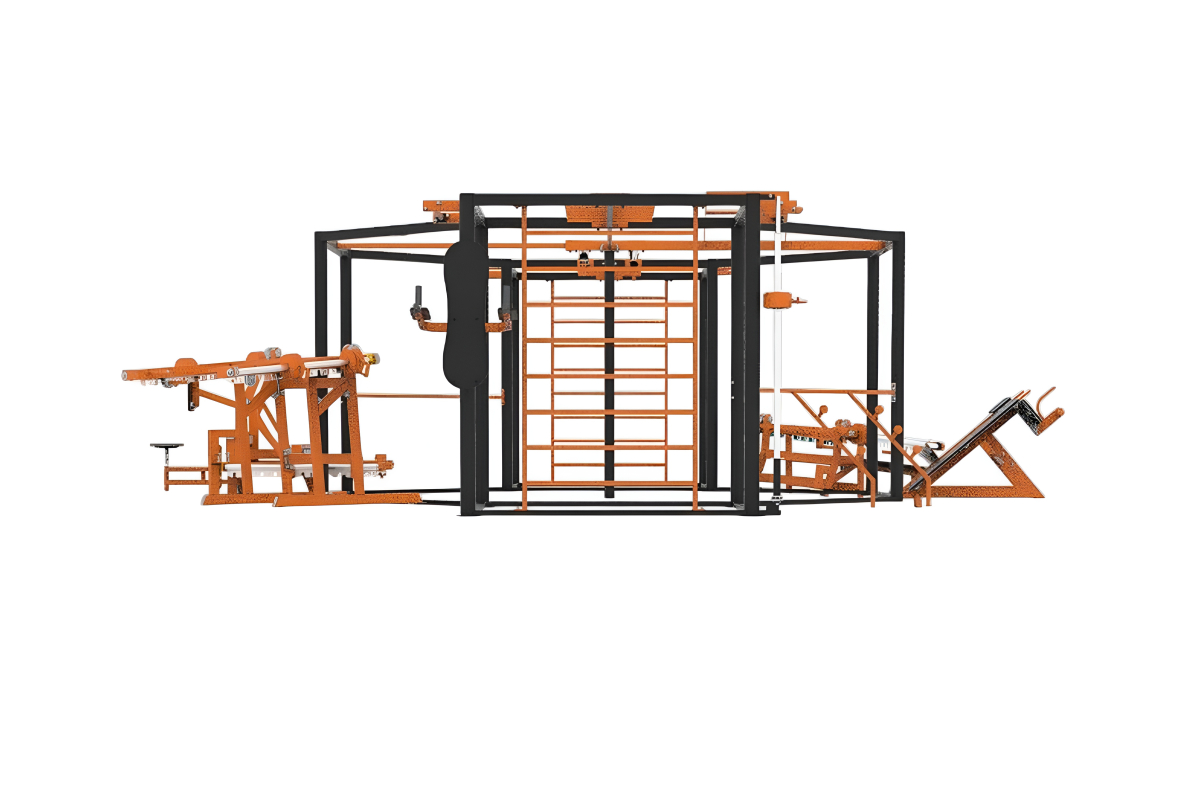

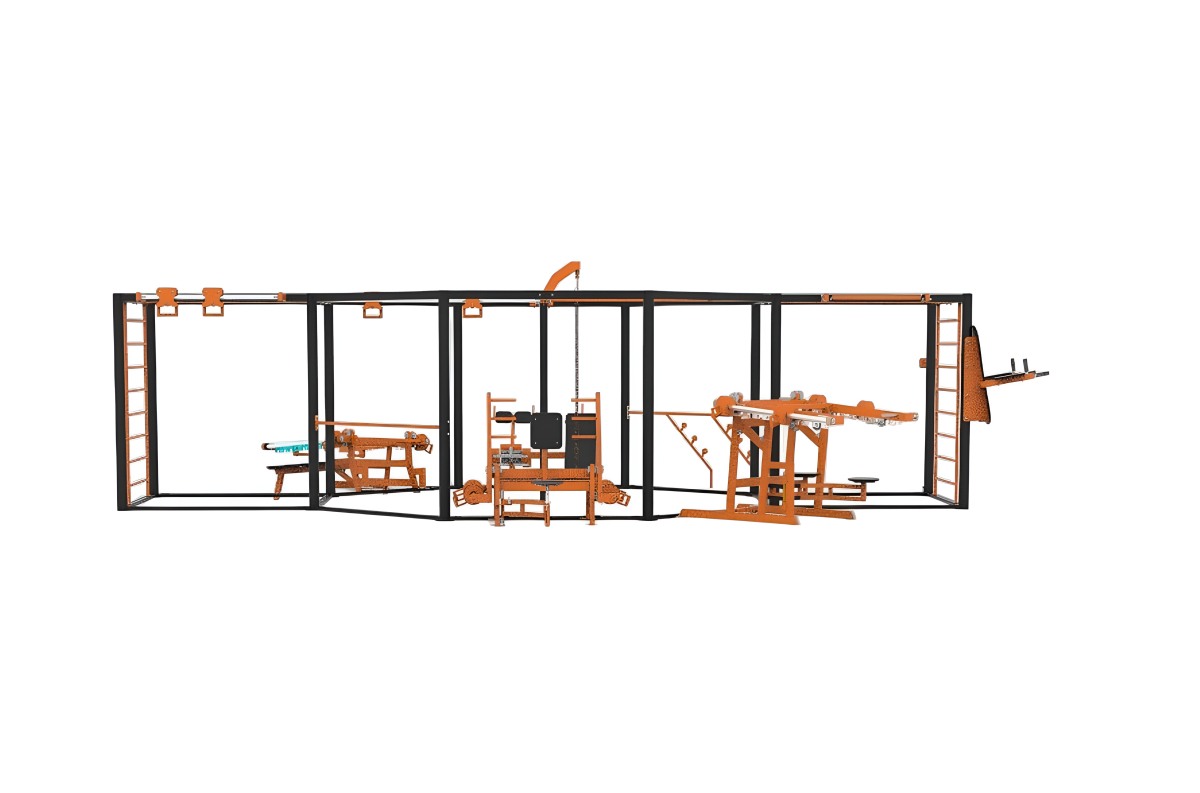

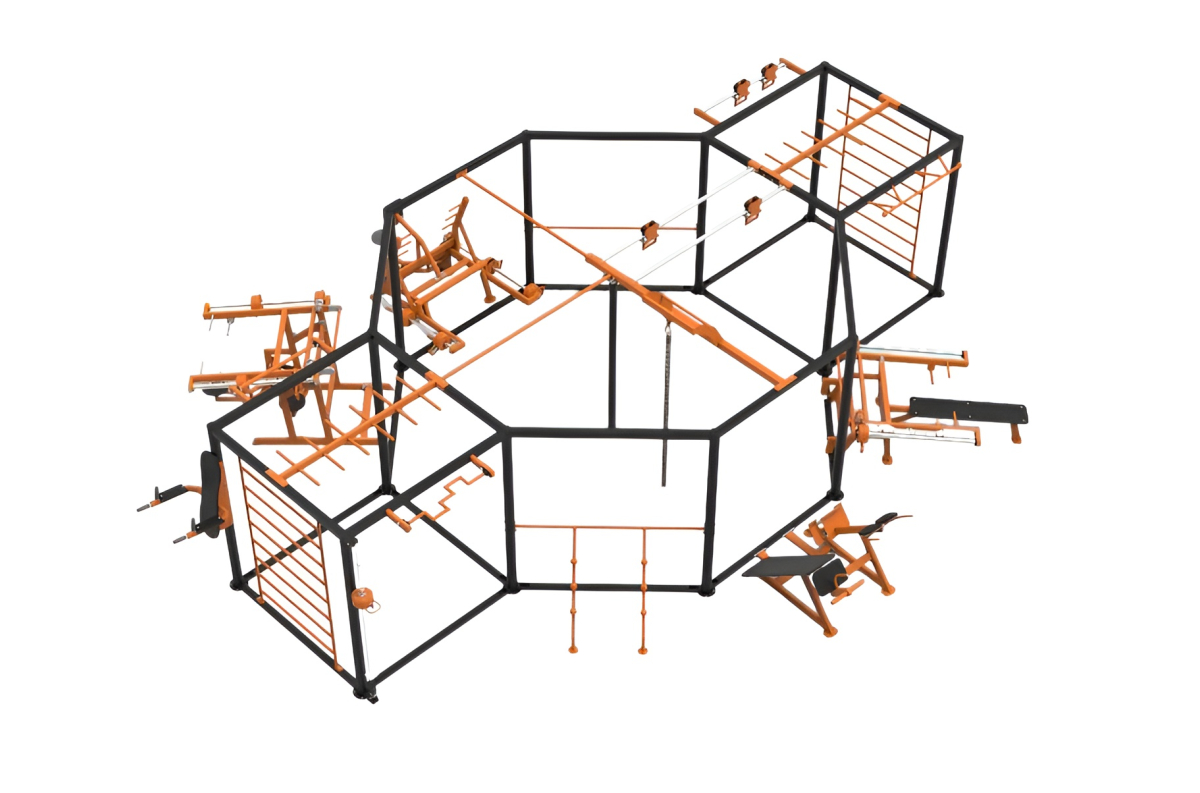

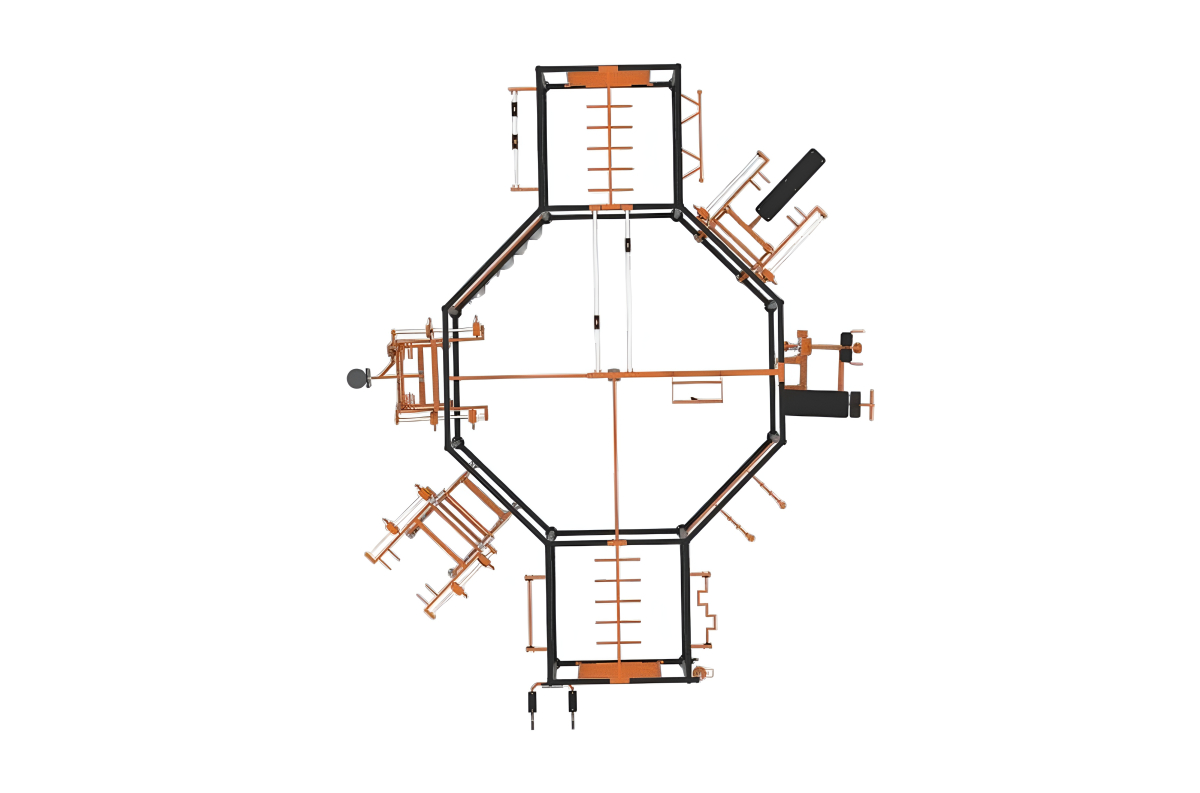

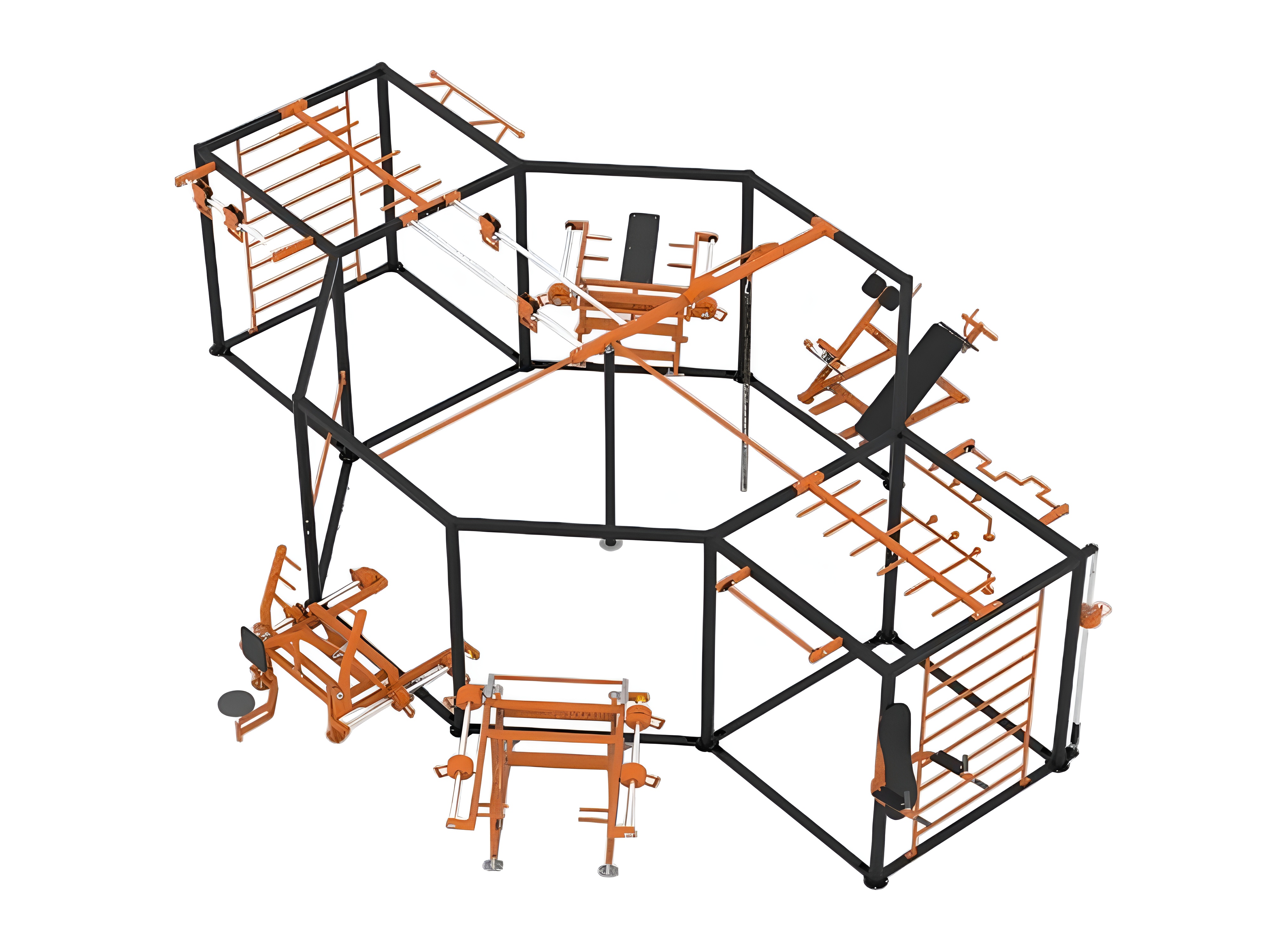

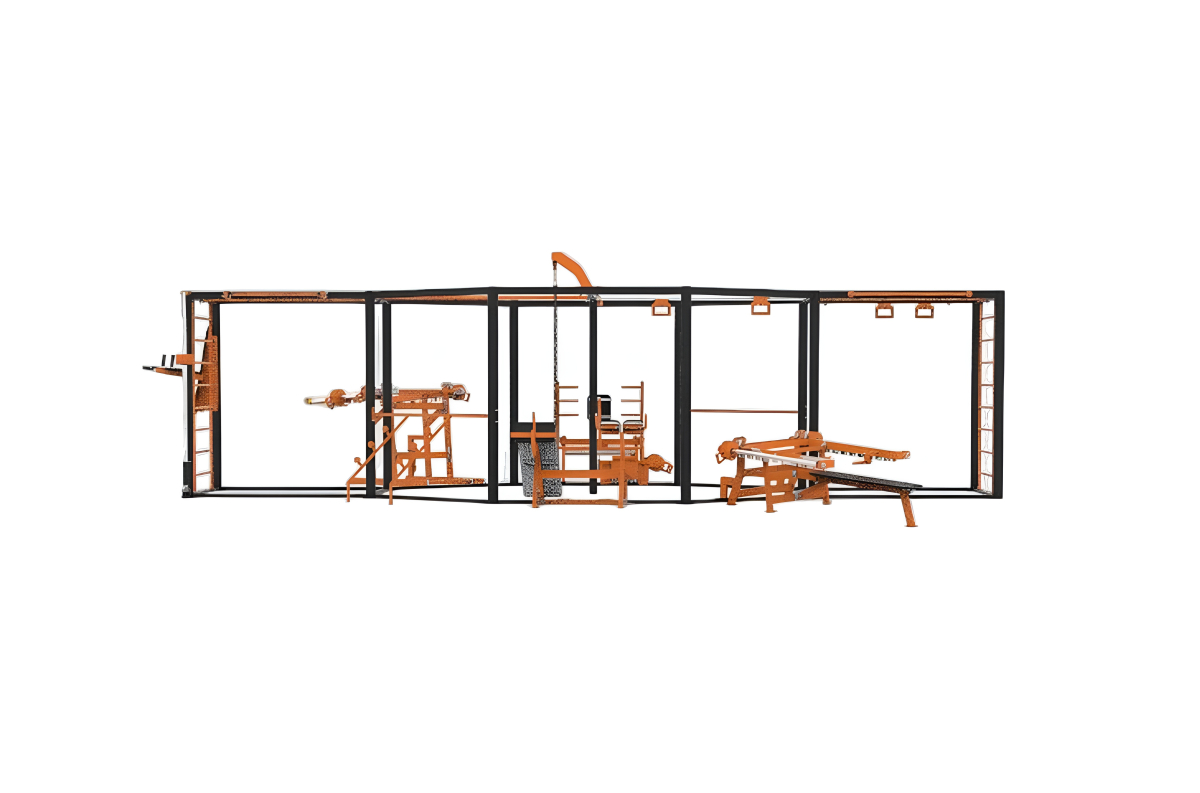

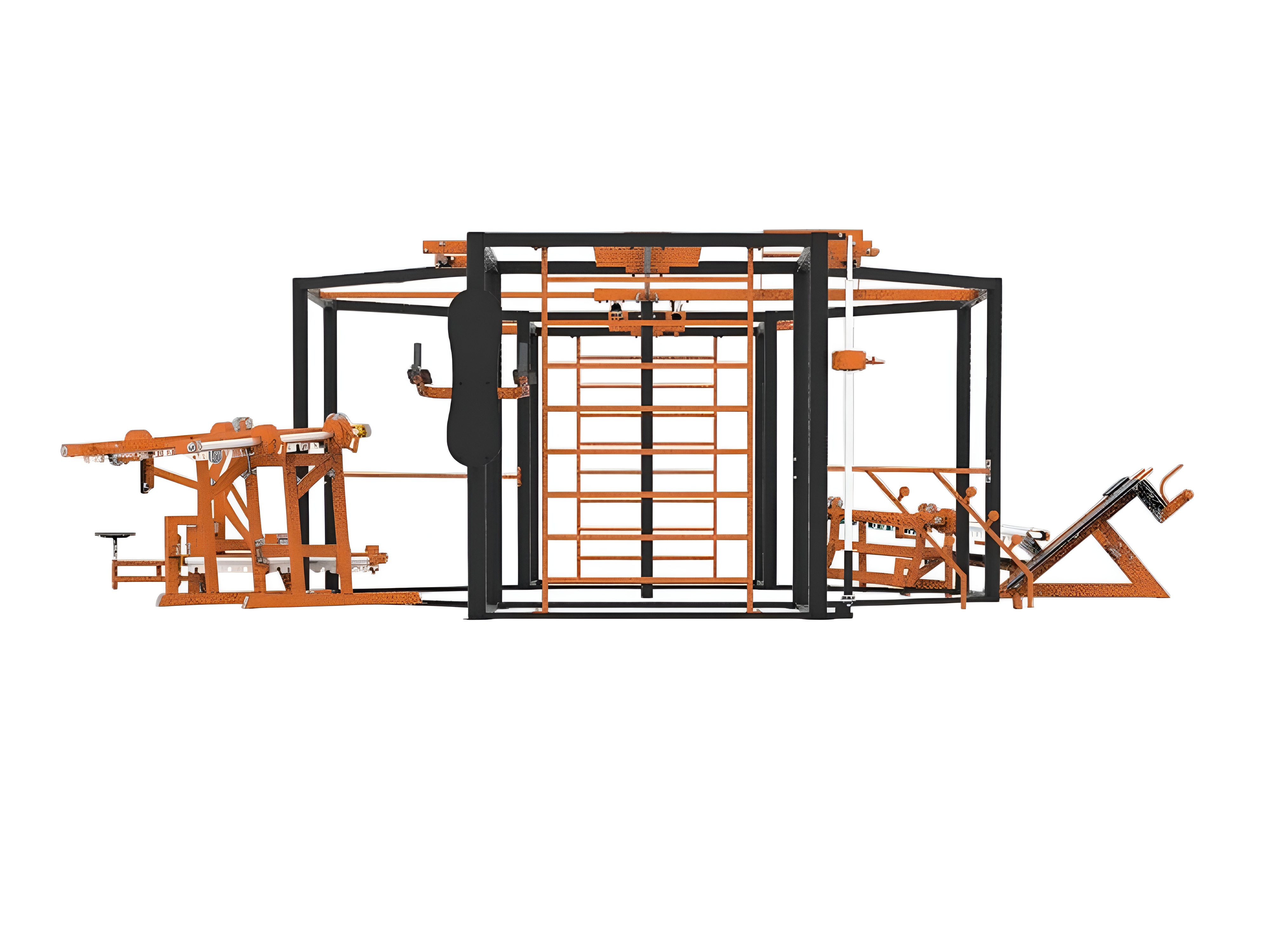

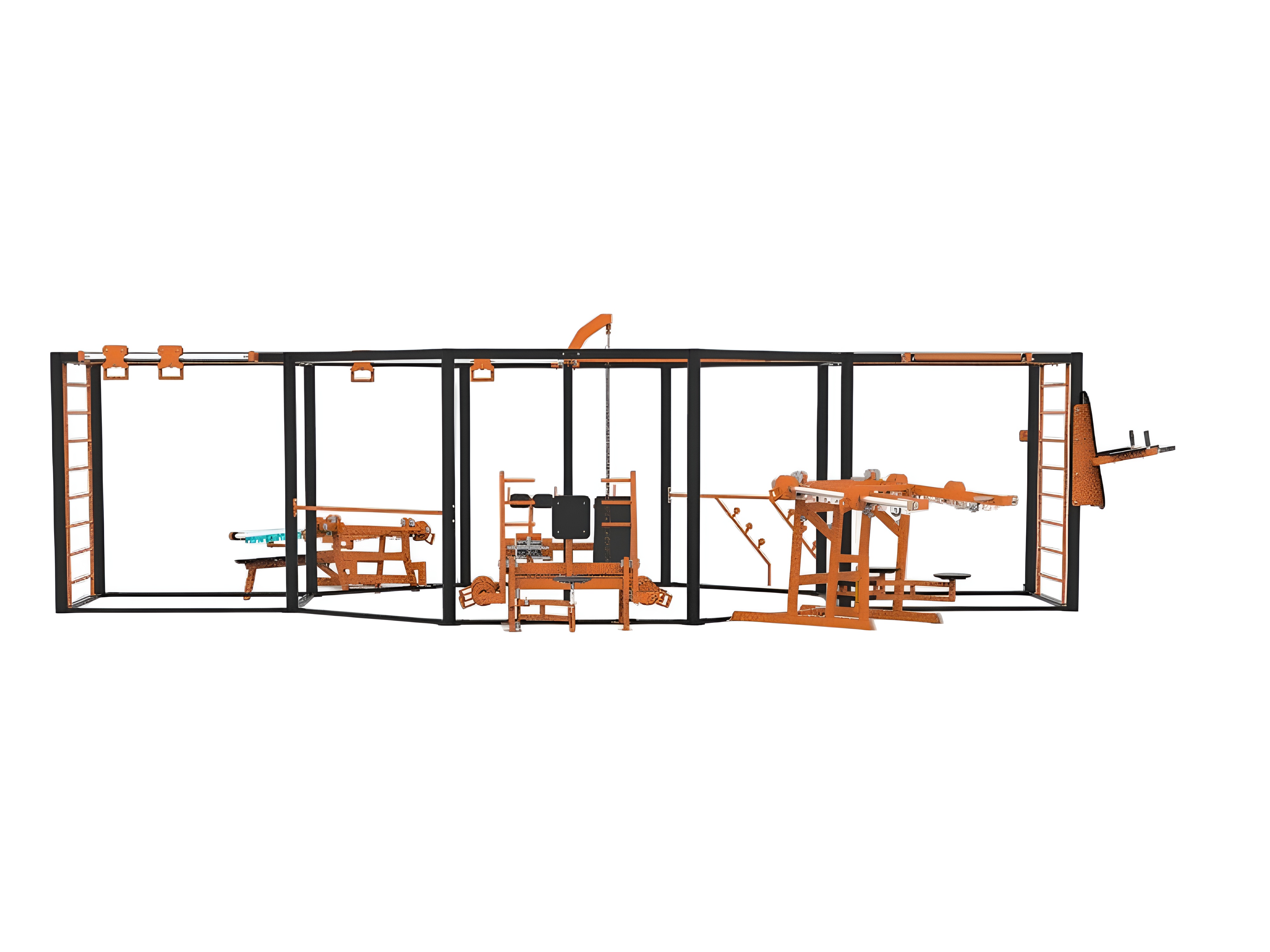

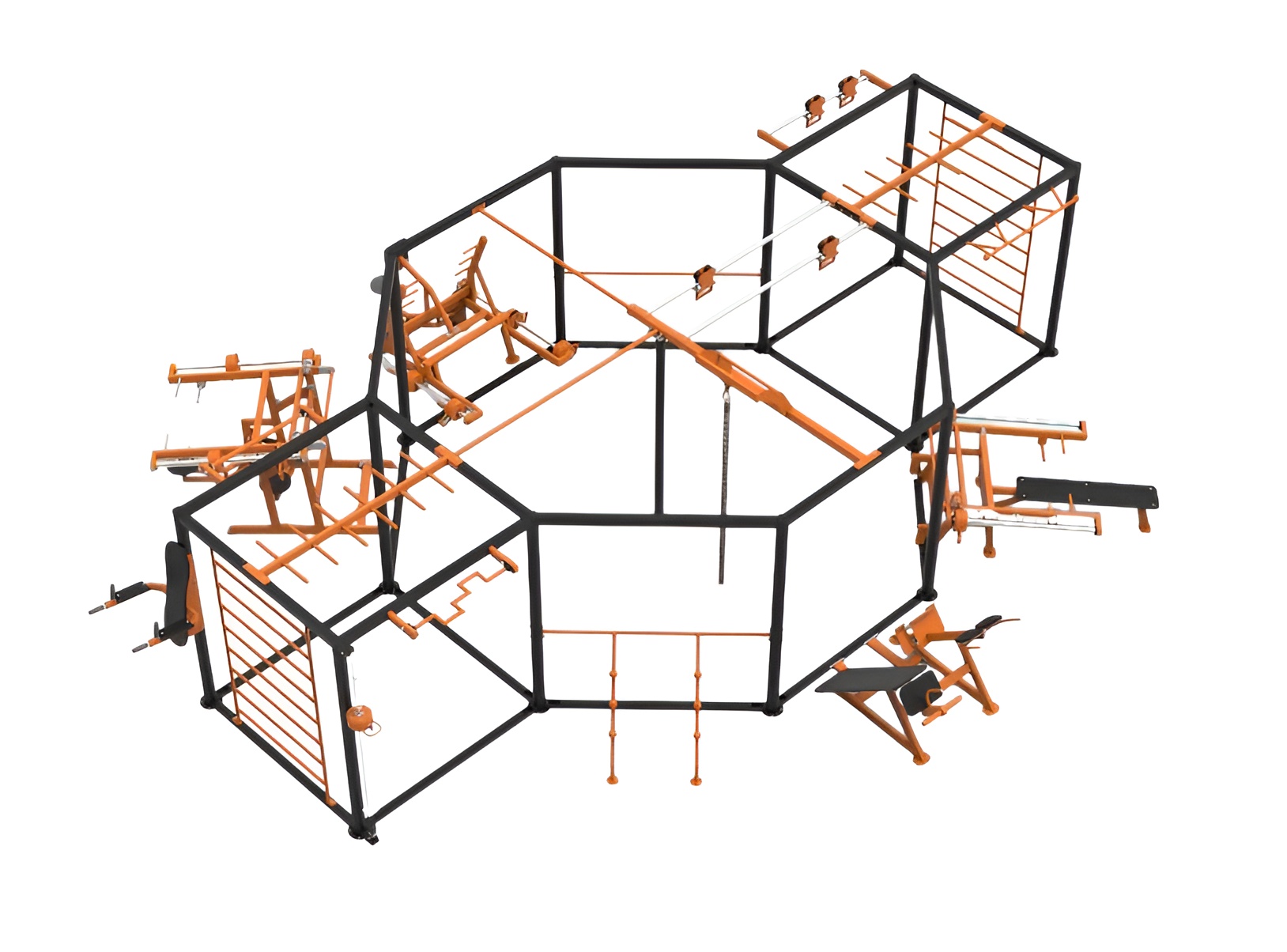

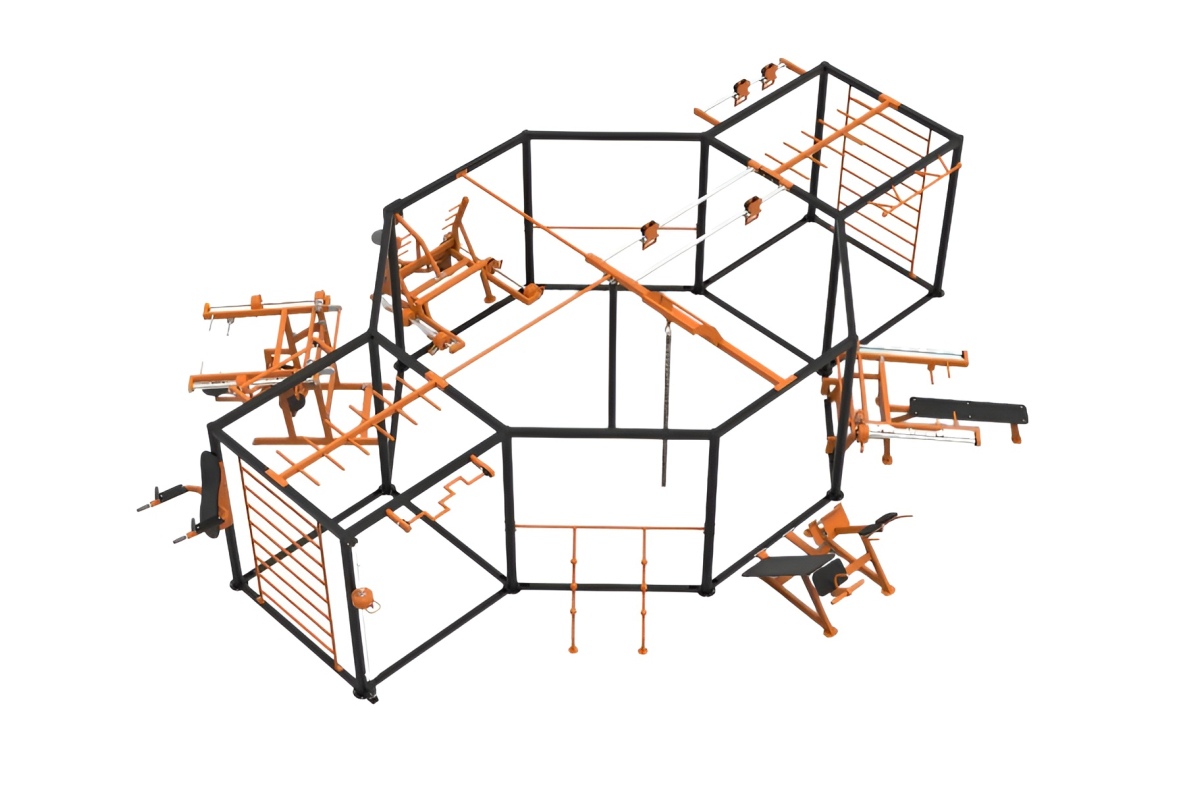

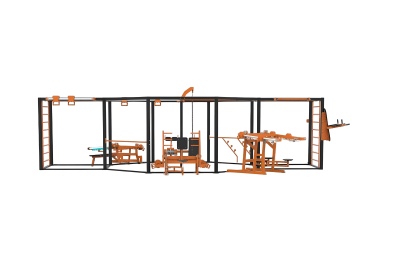

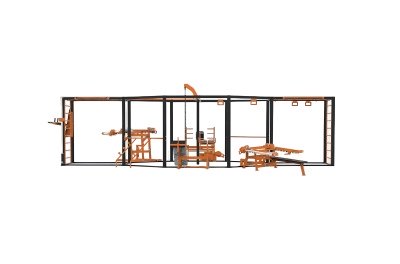

GW-11 Многофункциональный Воркаут комплекс в комплекте с тренажёрами SGW 605,610,614,621

GW-11 Многофункциональный Воркаут комплекс в комплекте с тренажёрами SGW 605,610,614,621.

Категория: уличные тренажеры, тренажеры воркаут.

Уличный спортивный многофункциональный комплекс может быть установлен как самостоятельная спортивная единица, так и в составе с другим спортивным оборудованием. Основанием могут служить бетонные или асфальтобетонные смеси или тротуарная плитка. Комплекс не требует специфического бетонирования с заглублением, конструкция является самодостаточной и устойчивой к опрокидыванию. В качестве дополнительных мер безопасности некоторые узлы и конструкции закрепляются анкерным болтом Ml2.

Технические особенности:

1. Покраска: Все металлические элементы перед покраской должны проходить предварительную механическую и химическую обработку. Покраска порошковой краской с полимеризацией в специальных термических печах. Покраска в два слоя. Первый слой – цинкосодержащий эпоксидный грунт, второй слой – полиэфирная краска для наружного применения. Толщина двух слоев 130 мкм. Цветовое решение комплекса предварительно оговаривается с заказчиком.
2. Используемые материалы и компоненты: Во всех узлах кручения используются подшипники в собственном стальном корпусе с большим сроком службы. В качестве спинок, сидений и упоров используется пластик (полиэтилен низкого давления) толщиной 20 мм устойчивый к механическому и атмосферному воздействию. Метизы и крепежные изделия – оцинкованные. Для защиты крепежа от преждевременной коррозии используются специальные пластиковые либо резиновые заглушки и колпачки. Нижняя обвязка каркасов дополнительно защищается от истирания краски накладками из рифленого алюминиевого листа. Места соприкосновение металлических элементов защищаются пластиковыми и резиновыми отбойниками. Металлические хваты и упоры оснащены резиновыми ручками.
3. Тренажеры с изменяемой нагрузкой: Несущая рама и рычаги тренажеров с изменяемой нагрузкой перед покраской обработаны пескоструйной технологией, для создания дополнительной адгезии с полимерным покрытием. Нагрузка от 10 до 50 кг (по 2 грузоблока на каждый тренажер). Изменение нагрузки осуществляется перемещением грузоблока по направляющей из нержавеющей стали круглого сечения толщиной 3мм. Болванка грузоблока цилиндрической формы из стальных пластин толщиной 16мм накрытых специальной защитной крышкой, оснащённых механизмом передвижения посредством втулки из графитсодержащего капролона для плавного перемещения с подпружиненным фиксатором и ручкой из трубы диаметром 27мм согнутой в форму скобы для комфортного и безопасного перемещения. На направляющей нанесена гравировка с указанием условной степени нагрузки от 1 до 8. В видимой части комплекса размещается информационная табличка содержащая QR-код, содержащий ссылку на инструкцию, правила эксплуатации и правила пользования тренажером.

Техническое описание:

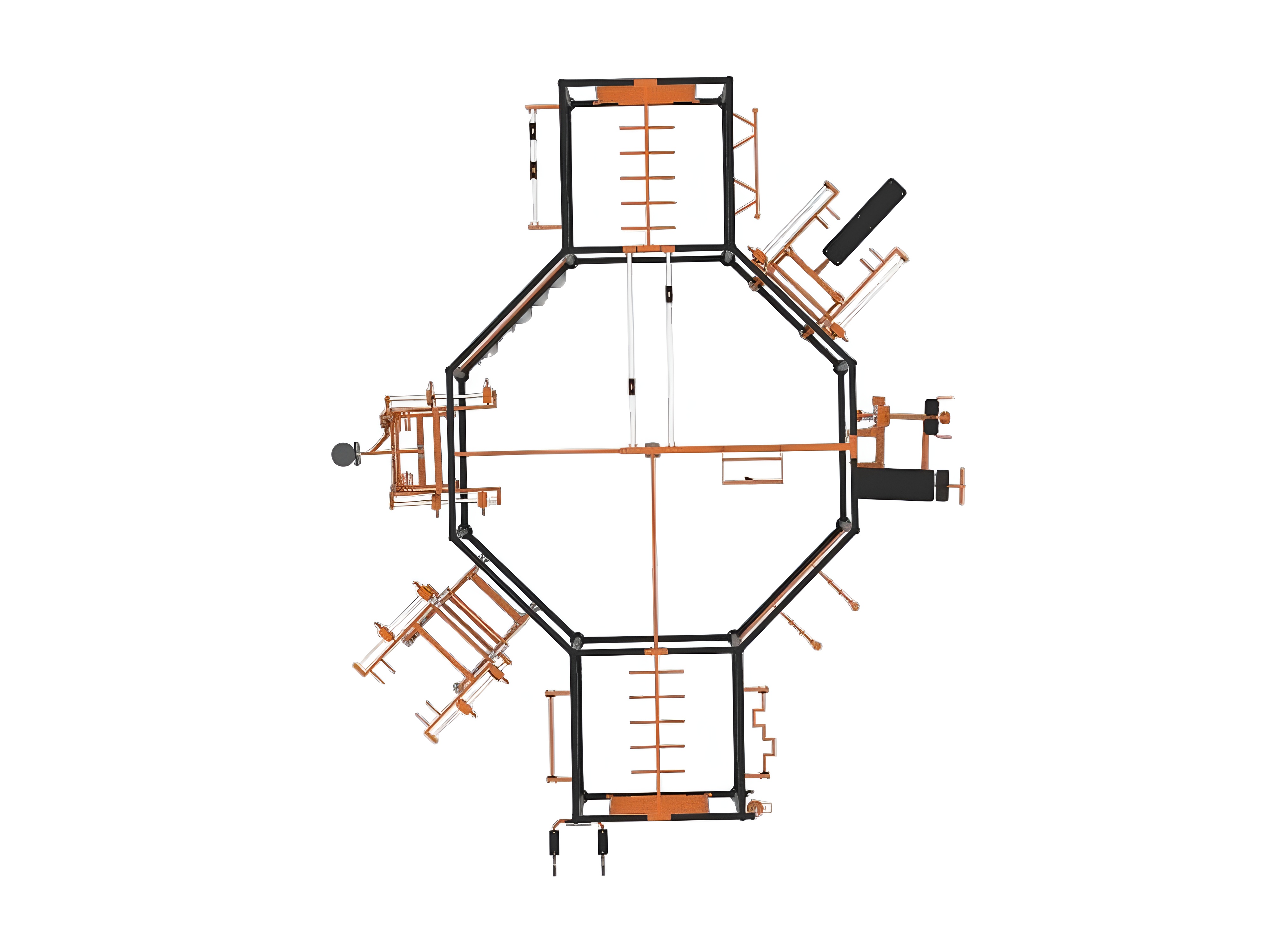

Каркасная основа воркаут-комплекса с навесным оборудованием

Общий габарит каркаса:

• Высота, мм: 2700.
• Ширина, мм: 8000.
• Длина, мм: 9000.

Вертикальные стойки каркаса выполнены из металлической трубы диаметром 108 мм и толщиной стенки 3 мм. Круглое сечение вертикальных стоек снижает дополнительный риск получения травм во время занятий. Верхняя обвязка каркаса выполнена из трубы 80х80х2 мм, нижняя из 80х40х3 мм. Примыкание квадратной и прямоугольной труб с круглыми осуществляется с помощью крепежных элементов и специального паза в квадратной трубе. Фиксация паза обвязочной трубы и несущих вертикальных стоек придает дополнительную жесткость и устойчивость всей конструкции. Крепления основного каркаса и труб обвязки осуществляется с помощью скрытого узла. Для защиты от попадания атмосферных осадков все трубы каркаса заглушены пластиковыми или металлическими заглушками.

Состав каркаса с навесным оборудованием:

1. SGW 614 Жим плеч сидя – 1 шт.
   Общие габариты ДхШхВ: 1308x1411x1323 мм мм. (± 10 мм.).
   Фигурная спинка тренажера снижает дополнительный риск получения травм во время занятий. Край спинки отфрезерован, радиус закругления 10 мм. Несущая конструкция подвижного рычага тренажера выполнены из трубы сечением 80x40 мм. Высота от основания нижнего упора – 420 мм. Упор для спины занимающегося под углом 100 градусов к нижнему основанию.
2. Турник-велосипед – 1 шт. Представляет собой ломанную перекладину, крутящуюся вокруг своей оси. Фиксируется с помощью самоцентрирующихся подшипников в корпусе и металлической оси с посадочным диаметром 25 мм.
3. Шведская лестница прямая без наклона –2 шт.
   Лестница выполнена из трубы сечением 40x40 мм. Ступени из трубы диаметром 33мм. Шаг ступеней не менее 250мм
4. Крутящийся турник обманка – 1 шт.
   Представляет собой прямую перекладину с сечением трубы 33 мм., крутящийся вокруг своей оси. Фиксируется с помощью самоцентрирующихся подшипников в корпусе и металлической оси с посадочным диаметром 25 мм.
5. Мультитурник широким хватом с двумя сферами – 1 шт.
6. Подвижный турник – 1 шт. Представляет из себя два хвата, закрепленных последовательно на одной направляющей из нержавеющей стали, диаметром 50 мм. Хват изготовлен из двух металлических пластин, с толщиной стенки 3 мм., металлической ручки диаметром 33 мм., и 3 ролика с двумя подшипниками в каждом.
7. Подвижный рукоход – 1 шт.
8. Рукоход – 2 шт.
9. Тренажер для отжиманий, наклонный со сферами – 1 шт. Количество сфер – 6 шт. Угол наклона к основанию – 45 градусов. Межосевое расстояние между сферами – 700 мм. Оба конца тренажера закреплены, в зависимости от материала основания, соответствующим анкером.
10. Пресс-брусья – 1 шт. Фигурная спинка тренажера снижает дополнительный риск получения травм во время занятий. Край спинки отфрезерован, радиус закругления 10 мм. Угол наклона спинки-упора к вертикальной стойке – 10 градусов. Угол наклона ручек брусьев к основанию - 10 градусов. Тренажер закреплен на вертикальной стойке, диаметром 76 мм.
11. SGW 610 Жим лёжа от груди– 1 шт. Общие габариты ДхШхВ: 1973х1237х896 (± 10) мм. Основание тренажера выполнено из профильной трубы. Фигурная спинка тренажера снижает дополнительный риск получения травм во время занятий. Край спинки отфрезерован, радиус закругления 10 мм. Несущая конструкция подвижного рычага тренажера выполнены из круглой трубы диаметром не менее 76 мм. Высота от основания верхнего края спинки – 370 мм, высота от основания нижнего края спинки - 280 мм.
12. Турник для нижнего подтягивания – 1 шт. Крепление турника к вертикальным стойкам каркаса осуществляется с помощью фланца, радиус которого повторяет радиус вертикальной стойки. Данный узел позволяет уменьшить зазор металлических пластин в местах прилегания и позволяет снизить риск травмирования занимающихся.
13. Классические турники – 2 шт. Крепление турника к верхней обвязке каркаса должно осуществляться с помощью П-образного фланца, опоясывающего трубу с трех сторон болтом М12 насквозь.
14. SGW 605 Скамья для пресса и Гиперэкстензия – 1 шт. Общие габариты ДхШхВ: 1130х800х775 мм. (± 10 мм.). Спинка-упор изготовлена из металлической пластины, толщиной 3 мм. и пластика низкого давления. Край спинки отфрезерован, радиус закругления 10 мм. Дополнительную жесткость конструкции тренажера придает упор из трубы круглого сечения, диаметром 57 мм.
    Угол наклона упора-спинки к основанию – 45 градусов.
15. Канат – 1 шт. Диаметр каната 38 мм. Один конец каната обжат термоусадочной трубкой. Качение каната обеспечивается наличием подвеса из оцинкованной стали с бронзовой втулкой и кольцом, с внутренним диаметром 22 мм. Фиксация каната обеспечивается наличием карабина с винтовым фиксатором.
16. SGW 621- Рычажная тяга. Основание тренажера выполнено из профильной трубы 80x40мм. Фигурная спинка тренажера снижает дополнительный риск получения травм во время занятий. Край спинки отфрезерован, радиус закругления 10 мм. Несущая конструкция подвижного рычага тренажера выполнена из профильной трубы сечением 80x40 мм.
17. Скамья для пресса с держателями для ног.
    Держатель — длина 1500 мм., диаметр 108 мм, высота над уровнем земли 150 мм, расстояние между вертикальными опорами 1200 мм. Толщина деревянного бруса скамьи 80 мм, ширина скамьи 500 мм, длина 1600 мм. Габариты: Длина - 1600 мм, ширина — 1370 мм, высота — 550 мм.
18. Борцовская штанга.
